低壓脈沖袋式除塵器系列

一、概述：

蕪湖華潔環保設備有限公司生產的各類大中小型脈沖袋式除塵器，滿足國家對煙塵的超低排放要求，同時承接大中小型脈沖袋式除塵系統研發、設計、制造總承包。一般小型脈沖袋式除塵器處理風量小于4萬m3/h，中型脈沖袋式除塵器處理風量為4～40萬m3/h，大型脈沖袋式除塵器處理風量大于40萬m3/h。廣泛應用在鋼鐵冶金、水泥、礦山、電廠、建材、化工及食品等行業。

二、結構形式

除塵器本體由框架殼體、濾袋總成、噴吹清灰裝置、排灰裝置等部分組成。殼體部分由上箱體、中箱體、灰斗、進出風口組成，濾袋總成由濾袋、濾袋框架等組成。噴吹清灰裝置由分氣箱、噴吹管、文氏管、脈沖閥、電磁控制閥、集中控制系統等組成。排灰裝置由手動插板閥、電動卸灰閥、埋刮板輸送機（含切出、集合）、斗式提升機等組成。采用離線清灰及在線檢修工藝時設有進風閥和出風閥，并且每個箱體間均獨立。

三、工作原理

含塵氣體由除塵器進風口進入箱體內，部分較粗顆粒的粉塵由于受到重力等因素的作用，直接沉降到灰斗內，另一部分細微粉塵經濾袋過濾附著在濾袋的外表面上，潔凈氣體則透過濾袋，從上箱體的出氣口排出。隨著濾袋上粉塵的積聚不斷增加，除塵器濾袋粉塵層阻力上升，當除塵器達到預定的阻力范圍時（1.0～1.2kPa）,脈沖控制儀（中大型脈沖袋式除塵器采用PLC集中控制）指令電磁脈沖閥啟動，脈沖閥工作，并通過噴吹管向各排濾袋進行噴吹，使濾袋瞬時產生加速度急劇膨脹，抖落濾袋外表面的粉塵，掉入下部灰斗，經由輸灰裝置和卸料閥排出。

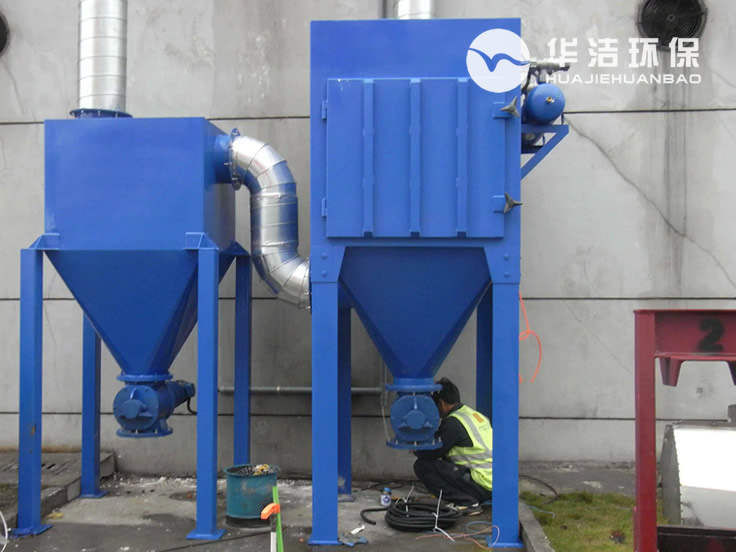

小型低壓脈沖袋式除塵器

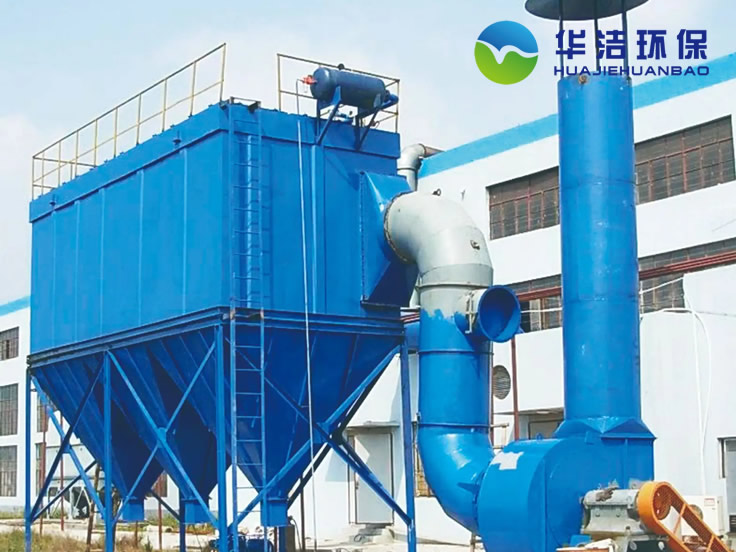

中型低壓脈沖袋式除塵器

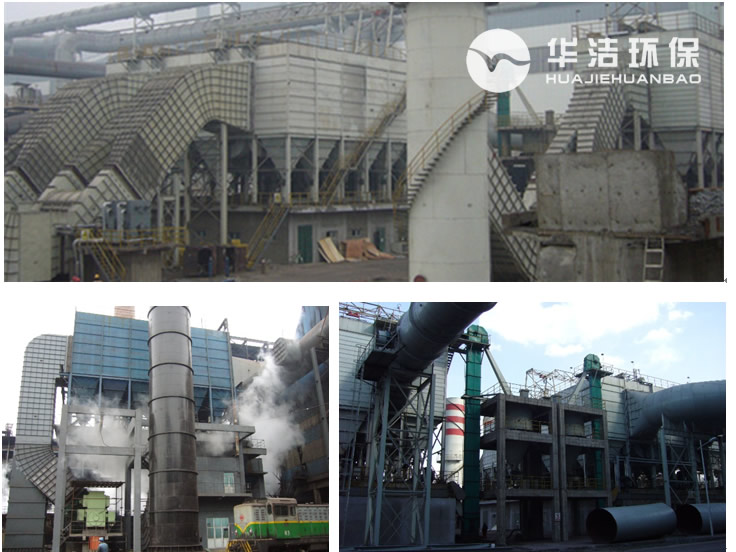

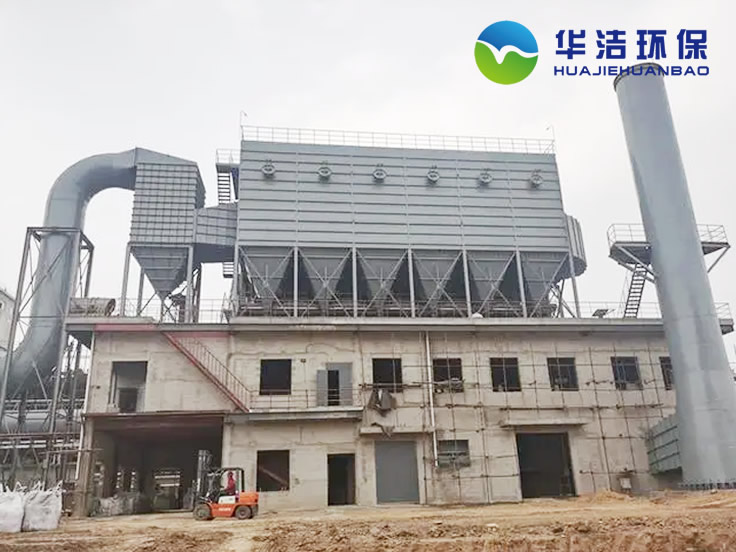

大型低壓脈沖袋式除塵器

四、 脈沖袋式除塵器系統

我公司承攬脈沖袋式除塵器系統工程設計、采購、施工總承包，滿足用戶使用要求。

除塵系統主要由集成吸塵罩、塵氣管路、除塵器、壓縮氣體噴吹管路、排灰裝置、風機、消音器、排氣筒、電控、土建及風水電氣設施等組成。

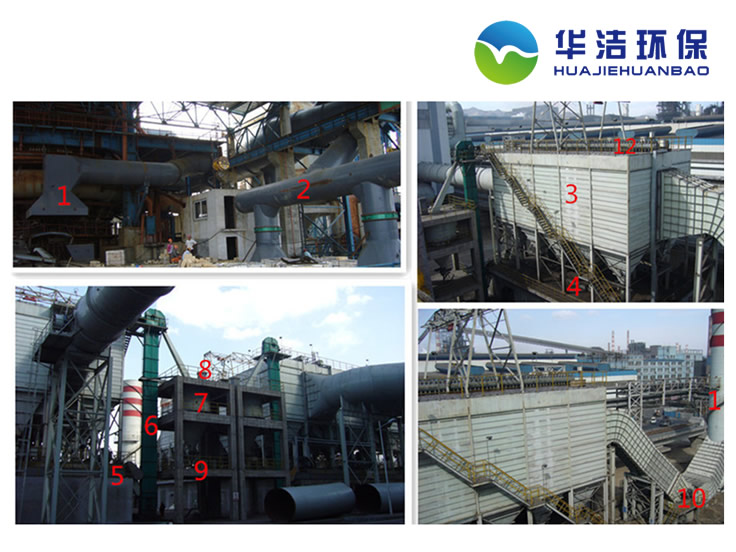

1-吸塵罩；2-吸塵管路；3-脈沖袋式除塵器；4-切出刮板機；5-集合刮板機；6-斗式提升機；7-儲灰倉；8-倉頂除塵器；9-氣力輸送；10-風機成套；11-排氣筒；12-壓縮氣體噴吹管路。
